Android OpenGL : Real 3d graphics

之前學會了使用OpenGL ES 3D圖形庫，但繪製的還是二維圖形（平面上的正方形）。 Mesh（網格，三角面）是構成空間形體的基本元素，前面的正方形也是有兩個Mesh構成的。本篇將介紹使用Mesh構成四面體，椎體等基本空間形體。
Design設計: 在使用OpenGL 框架時一個好的設計原則是使用“Composite Pattern”(複合模式)，本篇採用如下設計：


Mesh
首先定義一個基類Mesh,所有空間形體最基本的構成元素為Mesh（三角形網格） ，其基本定義如下： 以下為自己建立的函式
* setVertices 允許子類重新定義頂點坐標。
* setIndices 允許子類重新定義頂點的順序。
* setColor /setColors允許子類重新定義顏色。
* x,y,z 定義了平移變換的參數。
* rx,ry,rz 定義旋轉變換的參數。
做之前先new一個package, 名稱訂為org.itrc.MyOpenGLESTutorial.mesh

再加入一個class : Mesh

Plane
有了Mesh定義之後，再來構造Plane，plane可以有寬度，高度和深度，寬度定義為沿X軸方向的長度，深度定義為沿Z軸方向長度，高度為Y軸方向。

Segments為形體寬度，高度，深度可以分成的份數。 Segments在構造一個非均勻分佈的Surface特別有用，比如在一個遊戲場景中，構造地貌，使的Z軸的值隨機分佈在-0.1到0.1之間，然後給它渲染好看的材質就可以造成地圖凹凸不平的效果。下圖顯示給予六個Segments:


上面圖形中Segments為一正方形，但在OpenGL中我們需要使用三角形，所有需要將Segments分成兩個三角形。為Plane 定義兩個構造函數：
// Let you decide the size of the plane but still only one segment.
public Plane(float width, float height)
// For alla your settings.
public Plane(float width, float height, int widthSegments, int heightSegments)
比如構造一個1 unit 寬和1 unit高，並分成4個Segments，使用圖形表示如下：

左邊的圖顯示了部分，右邊的圖為需要建立的面（三角形）。

Cube

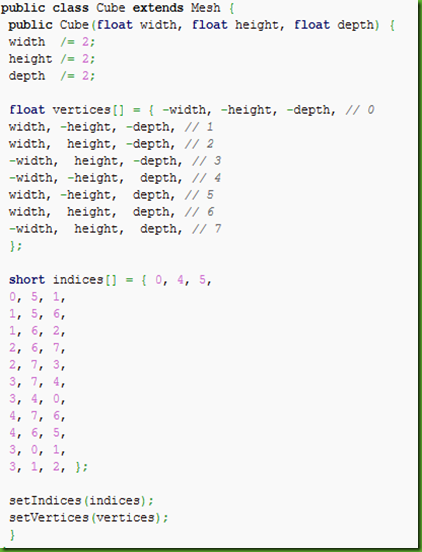

下面來定義一個正方體（Cube），為簡單起見，這個四面體只可以設置寬度，高度，和深度，沒有和Plane一樣提供Segments支持。

Group
Group可以用來管理多個空間幾何形體，如果把Mesh比作Android的View ,Group可以看作Android的ViewGroup，Android的View的設計也是採用的“Composite Pattern”。
Group的主要功能是把針對Group的操作（如draw)分發到Group中的每個成員對應的操作（如draw)。
Group定義如下：

上面我們定義裡Mesh, Plane, Cube等基本空間幾何形體，對於構造複雜圖形（如人物），可以預先創建一些通用的幾何形體，如果在組合成較複雜的形體。除了上面的基本形體外，可以創建如Cone，Pryamid, Cylinder等基本形體以備後用。
